亿联(Yealink)视频会议系统对外接口与设备连接常见问题解答如下:
1. VCS是否可以对接中控系统?
支持,VCS目前有API接口供中控系统对接,中控系统只要根据API接口发送调用指令即可控制VCS。
2. 亿联目前有哪些多摄像机方案?
1)特有的1+8摄像头方案
![](/Data/kindeditor/php/../../../Uploads/Attached/image/20190227/20190227092059_38644.jpg)
(图片)
如上图,为亿联独有的1+8 多摄像机连接示例。
n VC880/VC800最多可带8台VCC22摄像机,实现“1+8” 的多摄像机方案;
n 只需一条标准网线就能实现对VCC22摄像机的供电、视频传输、信号控制,三线合一,最长可达100米,大大降低了综合布线成本;
n 超简易部署,只需要一个PoE交换机,会议主机跟VCC22摄像机通过网线接入PoE交换机,VC880/VC800将自动识别并自动添加;
n 支持多摄像机画面拼接及自定义布局,包括1大余小、等分、单方全屏;
n 控制简单,支持通过CP960会议话机或中控设备实现对多摄像机的布局切换及云台转动控制;
n 超高性价比,不需要额外的视频矩阵。

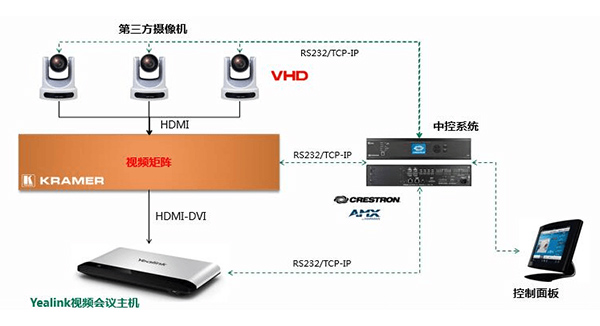

2)VC880连接第三方多摄像机解决方案:
如上图,
主机与视频矩阵通过HDMI-DVI线对接,视频矩阵传输到主机的只有视频信号。通用接口标准。
第三方标准摄像机通过HDMI线连接视频矩阵。摄像机传输到矩阵的也只有视频信号。
在这个方案中,亿联的VCC22摄像机由于供电问题无法接入,所以缺少控制。接入中控系统可以解决该问题。亿联已有现成的API接口可以提供中控系统接入,实现拨号、静音、音量调整等功能控制。
3)会议主机对接
目前已完成摄像机控制标准协议开发,支持Visca/Pelco-D/Pelco-P协议,可以对接会议主机,实现会议跟踪。
实现原理:
1.通过VCS网页对每个鹅颈麦位置进行预设位设置。
2.会议主机RS232转USB对接VCS主机。通过摄像机控制协议传递预设位指令给VCS主机。
3.鹅颈麦开启,VCS主机根据会议主机的指令调整摄像机转动至对应鹅颈麦预设位。
3. DVI线是否可以使用第三方标准线
不支持第三方标准线。VCS标配的DVI线集合了红外控制、供电和视频功能为一体。
